Afdruk lay-out syntaxis
Voorbeeld print lay-out
<?xml
versie="1.0"
codering="utf-8"?>
Minimale print lay-out
<PrintLayout Name="Empty" Remark="NoPrint">
<PrinterResolution hDPI="300" vDPI="300">
<Canvas Hoogte="0" Breedte="0"/>
</PrinterResolutie>
</PrintLayout>
Tags
Het XML-configuratiebestand is als volgt opgebouwd:
| Element | Attribuut | Kardinaliteit Facultatief / Verplicht |
Beschrijving Geldige waarden |
|---|---|---|---|
| <PrintLayout> | 1 | Root Container Element | |
| Naam | Verplicht, niet leeg | Naam van de afdrukopmaak | |
| Opmerking | Optioneel | Opmerking over de lay-out van de afdruk | |
| <PrinterResolutie> | 1 .. N | Containerelement voor de definitie van de printerresolutie | |
| hDPI | Verplicht, vaste waarde "300 | Horizontale resolutie in DPI [Dots per Inch]. Alleen 300 DPI resolutie wordt ondersteund! |
|
| vDPI | Verplicht, vaste waarde "300 | Verticale resolutie in DPI [Dots per Inch] Alleen de resolutie 300 DPI wordt ondersteund! |
|
| <PrinterParameter> | Facultatief, 0..1 | Containerelement voor printerspecifieke parameters | |
| <Parameter> | Facultatief, 0..N | Element voor printerspecifieke parameter | |
| Naam | Verplicht, naam van de printerspecifieke parameter. | ||
| Waarde | Verplicht | Afhankelijk van de parameternaam | |
| <Canvas> | 1 | Element voor virtueel tekengebied. Alle positiespecificaties van de <afbeelding> en <tekst> elementen verwijzen naar de linkerbovenhoek van dit tekengebied. |
|
| hPrintOffset | Verplicht | Horizontale verschuiving van de afdruk in [mm] vanaf de rechter letterrand, zie meting. Indien geen automatische afdruk-offset is ingeschakeld of de automatische afdruk-offset geen vrije ruimte vindt, wordt afgedrukt op de hier gedefinieerde positie. |
|
| Hoogte | Verplicht | Hoogte van het tekengebied in [mm], zie afmeting. | |
| Breedte | Verplicht | Breedte van het tekengebied in [mm], zie afmeting. | |
| <LoadFont> | 0 .. N | Element voor lettertype. Alle lettertypen die door de <Tekst> elementen worden gebruikt moeten van te voren worden geladen met <LoadFont>! | |
| FontNo | Verplicht | Intern nummer van het lettertype, hiernaar wordt verwezen door de <Text> elementen. | |
| Bestand | Verplicht | Bestandsnaam van het lettertype. Lettertypebestanden moeten in het interne XiJet-formaat (XFT) zijn. | |
| Rotatie | Verplicht | Uitlijning/rotatie van het lettertype in hoekgraden [º]. Toegestane waarden: "0", "90", "180", "270" |
|
| <afbeelding> | 0..N | Element voor afbeeldingen, afbeeldingen moeten worden opgeslagen in Windows BMP formaat! | |
| Bestand | Verplicht | Bestandsnaam van de afbeelding | |
| hPos | Verplicht | Horizontale positie in [mm] van het beeld in het tekengebied ten opzichte van de linkerbovenhoek van het canvas. | |
| vPos | Verplicht | Verticale positie in [mm] van het beeld in het tekengebied ten opzichte van de linkerbovenhoek van het canvas. | |
| Hoogte | Optioneel | Hoogte van het beeld in [mm]. Indien gedefinieerd, wordt het beeld tot deze hoogte afgedrukt, de rest wordt afgesneden. Indien niet gedefinieerd, wordt het hele beeld afgedrukt. |
|
| Breedte | Optioneel | Breedte van het beeld in [mm]. Indien gedefinieerd, wordt het beeld afgedrukt tot deze breedte, de rest wordt afgesneden. Indien niet gedefinieerd, wordt het volledige beeld afgedrukt. | |
| <Tekst> | 0 .. N | Element voor statische of dynamische tekst | De gebruikte lettertypen moeten van tevoren worden |
| FontNr | Verplicht | Verwijzing naar lettertype geladen via <LoadFont>. | |
| String | Optioneel | Statische tekst die moet worden afgedrukt | |
| Variabele | Optioneel | Dynamische tekst die moet worden afgedrukt. Dit attribuut bepaalt het item-attribuut dat zal worden afgedrukt. Voor toegestane waarden zie Variabelen afdrukken. Ex: - "UPOC": UPOC van de zending - SIx": sorteerinformatie SIx van de zending |
|
| Top | Verplicht | Positionering: Linkerbovenhoek in [mm] ten opzichte van het canvas. | |
| Links | Verplicht | Positionering: Linkerbovenhoek in [mm] ten opzichte van het canvas. | |
| Bodem | Verplicht | Positionering: Linkerbovenhoek in [mm] beschrijf het begrenzingskader van de tekst in pixels. | |
| Rechts | Verplicht | Positionering: Linkerbovenhoek in [mm] beschrijf de begrenzing van de tekst in pixels. | |
| Uitlijnen | Optioneel | Optioneel attribuut, indien niet gedefinieerd wordt "Left" als standaard gebruikt. Toegestane waarden: "Links", "Midden", "Rechts". |
|
| Achteruit | Optioneel | 0= normaal, 1= omgekeerde kleuren | |
| Wikkel | Optioneel | Optioneel attribuut, indien niet gedefinieerd wordt "0" (No Warp) als standaard gebruikt. Toegestane waarden: "0", "1". 0 = Geen omwikkeling, wanneer tekst de rand van het begrenzingskader bereikt, wordt de tekst omgeplooid 1 = tekst omwikkelen. Wanneer tekst de rand van het begrenzingskader bereikt, wordt dat woord automatisch naar de volgende regel verplaatst. |
|
| Spiegel | Optioneel | Optioneel attribuut, indien niet gedefinieerd wordt "0" (Geen spiegel) als standaard gebruikt. Toegestane waarden: "0", "1". 0 = geen spiegel 1 = Spiegel het resulterende beeld om het midden van de horizontale grenzen. |
|
| BodemJustify | Optioneel | Optioneel attribuut, indien niet gedefinieerd wordt "0" (No BottomJustify) als standaard gebruikt. Toegestane waarden: "0", "1". 0 = Geen BodemJustify 1 = Tekstregels worden onderaan uitgelijnd ('Onderaan' is een relatief begrip, aangezien het betrekking heeft op de rotatie van 0). |
|
| BarcodeType | Optioneel | Bepaalt of de tekst als een streepjescode wordt geïnterpreteerd. Toegestane waarden: "", "Interleaved2of5". |

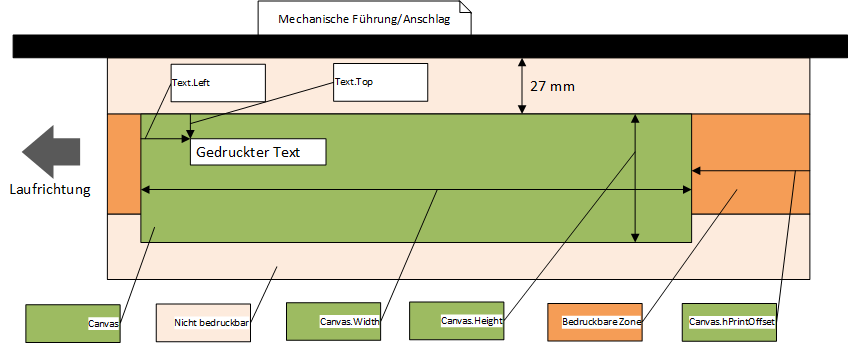

De hoogte van het afdrukbare gebied is vastgesteld op 1,5 inch = 38 mm. Om het afdrukbare gebied volledig te benutten, is 38 daarom een verstandige waarde voor voor <Canvas>.Height
.
180 graden gedraaide tekst
Om 180 graden gedraaide tekst af te drukken, moeten de volgende XML-tags/attributen worden aangepast:
-
<LoadFont>.Rotation
Het <LoadFont>.Rotation attribuut moet op 180 worden gezet!
-
<Tekst>.Onderkant
Gebruik het attribuut Text.Bottom in plaats van Text.Top!
De hoogte van het gebruikte lettertype wordt intern door de printer berekend.
Dit resulteert in zinvolle waarden voor Text.Bottom in het bereik van ca. 6 tot 40, Text.Top kan op 0 worden gezet. -
<Tekst>.Rechts
Gebruik het attribuut Text.Right in plaats van Text.Left!
De lengte van de gebruikte tekst wordt intern door de printer berekend.
Dit resulteert in zinvolle waarden voor Text.Right in het bereik van ca. 100 tot 200, Text.Left kan op 0 worden gezet.
Voorbeeld:
<?xml
versie="1.0"
codering="utf-8"?>
</Canvas>
Zie ook:
 |
